土木部 施工実績

平成16年度 円滑特一 第4-1-1号 交通円滑化事業(特一)

2005年4月22日

工事概要

 工事名:平成16年度 円滑特一 第4-1-1号 交通円滑化事業(特一)

 場 所:一般国道327号山陰橋(東臼杵郡東郷町山陰)

 発注者:宮崎県

 工 期:平成17年2月14日~平成17年12月10日

 map



当該工事は、一般国道327号線東臼杵郡東郷町山陰に位置する山陰橋とその前後の道路を建設するもので、
山陰橋周辺を自然災害から守り、安全で円滑な交通を確保することを目的として、
A1橋台(逆T型橋台直接基礎)、A2橋台(逆T型橋台場所打ち杭基礎)

及び取付け用道路土工及び左岸上流側の護岸工を施工します。



工事発注の背景

 施工開始前

 1  2

  •   起点側の327号線と切土部です。

 3  4

  •   A1、A2橋台 構築箇所と終点側の盛土部です。



平面図

 heimenzu





全体一般図

 zentaizu



完成予想図

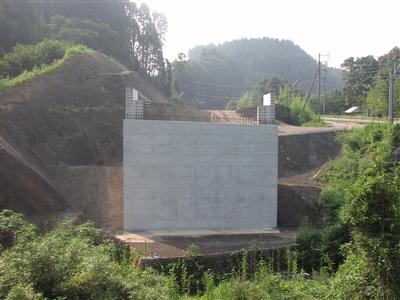

 kanseiyosou



全体施工フロー

  • A1橋台工を先行します。
  • A1橋台工及び護岸工作業土工を併行して行い、掘削完了後、躯体工と道路土工に分かれます。
  • A1橋台工フーチング鉄筋組立完了後、A2橋台工場所打杭工に着手します。
  • A1橋台工、A2橋台工及び道路土工を並行し、A1橋台躯体工完了後、護岸ブロック工の設置を行い完成となります。



 flow
