平成14年度 国改築 第5-3-3-3号 道路改築事業(国道)

2004年1月13日

工事概要



工事名:平成14年度 国改築 第5-3-3-3号 道路改築事業(国道) 場 所:一般国道327号 東臼杵郡椎葉村大字松尾(岩屋戸工区) 発注者:  宮崎県日向土木事務所椎葉駐在所

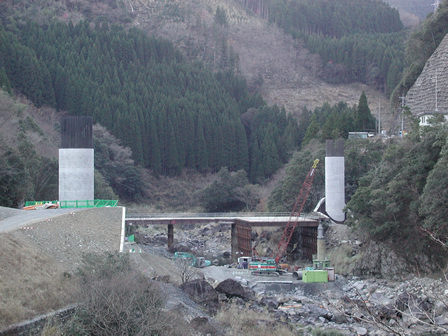

  当該工事は日向市から椎葉村へ向う一般国道327号の岩屋戸4号橋の橋脚工事として発注されました。 沿道を流れる耳川を横断する橋梁になります。 現道を走る一般車両に影響がないように、対岸から仮桟橋を設置しての工事となります。

工事発注の背景

【施工開始前の状態】

zenkei1_b zenkei2_b zenkei3_b
全景 右岸側より 橋脚工施工箇所 (当社施工分) 左岸



完成予想図

岩屋戸4号橋完成予想図 当社はP3橋脚を施工します。

yosouzu_b p3kyo_b 上部がP3橋脚工 φ4.500  H=17.600下部が深礎杭工 φ7.000  L=16.000



全体作業フロー

【基本事項】 施工順序は、次の通りです。 1.岩屋戸工区内より盛土材を搬入し、仮桟橋進入路を設置します。 2.進入路完了後、右岸側より河川を横断する仮桟橋を架設します。 P3橋脚までの搬入路及び作業ヤードを構築。 3.深礎杭による橋脚基礎築立後、橋脚本体を施工し完成となります。 heimen

【全体フロー図】

furo
